T-DRILL · Collaring
T-54c CuOdgałęzienie z rury miedzianej.

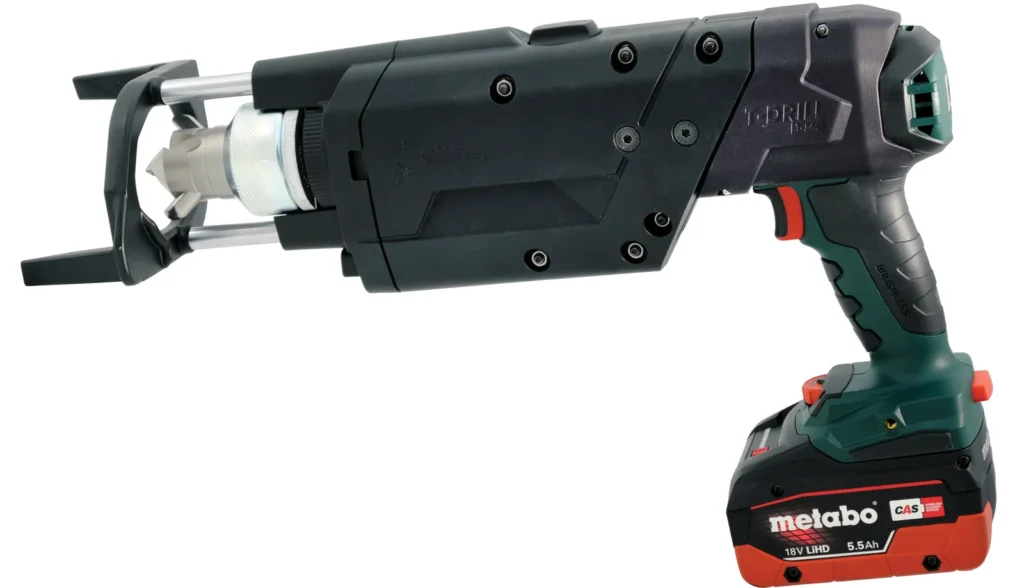

Akumulatorowy T-54c formuje szyjkę bezpośrednio w rurze miedzianej. Rurę odgałęźną wprowadza się następnie do przygotowanego wylotu i łączy przez lutowanie twarde. Zestaw dobieramy do średnic rur i grubości ścianek.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Cumiedź
Do Ø54 mmwewnętrzna średnica szyjki
Ø15–108 mmzewnętrzna średnica rury głównej
18 Vzasilanie akumulatorowe
Od detalu do procesu
Narzędzie tam, gdzie przygotowujesz instalację
Przenośny zestaw pozwala przygotować odgałęzienie bez osobnego trójnika. W porównaniu z połączeniem przez wstawiany trójnik zmienia się liczba cięć i połączeń lutowanych. Rzeczywistą korzyść oceniamy dla sposobu wykonania danej instalacji.
Zasilanie akumulatorowe
Urządzenie 18 V ułatwia organizację pracy poza stałym stanowiskiem. Zestaw baterii i ładowania potwierdzamy w ofercie.
Szyjka pod lutowanie twarde
W tym wariancie wymiar wylotu dotyczy jego średnicy wewnętrznej. Rura odgałęźna wchodzi do środka.
Głowice dobrane do średnic
Komplet narzędzi wynika z planowanych połączeń. Maksymalną ściankę sprawdzamy dla każdej pary średnic.
Jak przebiega proces?
Przygotuj połączenie
Sprawdź rurę główną, średnicę odgałęzienia i wymagania lutowania.

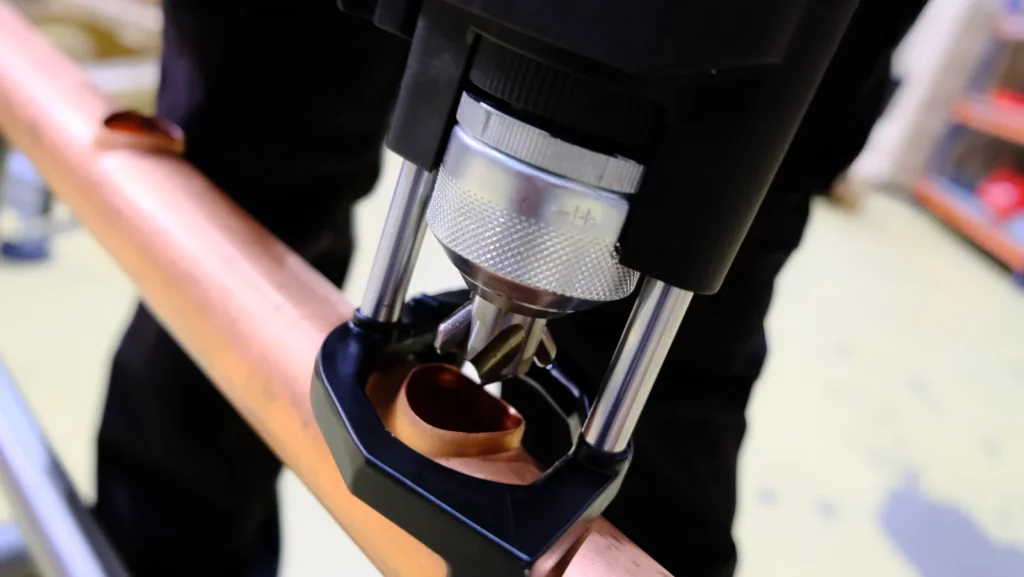

Uformuj szyjkę
Wykonaj otwór i odgałęzienie przy użyciu odpowiedniej głowicy.
Przygotuj rurę odgałęźną
Dobierz głębokość wsunięcia i sposób przygotowania końca rury do połączenia.
Zakres pracy
Parametry i warunki doboru
| Średnica odgałęzienia | Ø8–54 mm |
|---|---|
| Podstawowy zakres rury głównej | Ø15–108 mm |
| Większe rury — zestaw opcjonalny | Do Ø168,3 mm według opisu producenta |
| Materiał | Miedź |
| Zasilanie | Akumulatorowe |
| Grubość ścianki | Według materiału, średnic i tabel wydajności producenta |
Konfiguracja
Wyposażenie dobrane do produkcji
Do zestawu dobieramy głowice, wyposażenie akumulatorowe i ewentualne rozszerzenie do większych rur głównych. Przygotowanie rury odgałęźnej może wspierać oddzielny przyrząd ND-54. Wariant do miedzi należy odróżniać od T-54c SST do rur stalowych.
Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Wystarczą na początek średnice rur miedzianych, ścianki oraz krótki opis instalacji i liczby połączeń.
Pytania przed doborem
Czy T-54c Cu i T-54c SST to ta sama konfiguracja?
Nie. Różnią się materiałem zastosowania, wyposażeniem i sposobem przygotowania połączenia. Dla miedzi opisujemy szyjkę pod połączenie na zakładkę i lutowanie twarde.
Czy rura główna Ø168,3 mm jest zakresem podstawowym?
Nie. Podstawowa tabela obejmuje rury do Ø108 mm. Większy zakres wymaga osobnego zestawu i weryfikacji detalu.
