S-56 PCWykrawanie otworów i formowanie odgałęzień.
S-56 PC łączy wykrawanie otworów z technologią formowania odgałęzień. Umożliwia przygotowanie kolektorów z różnymi rodzajami otworów na jednym stanowisku.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie S-56 PC

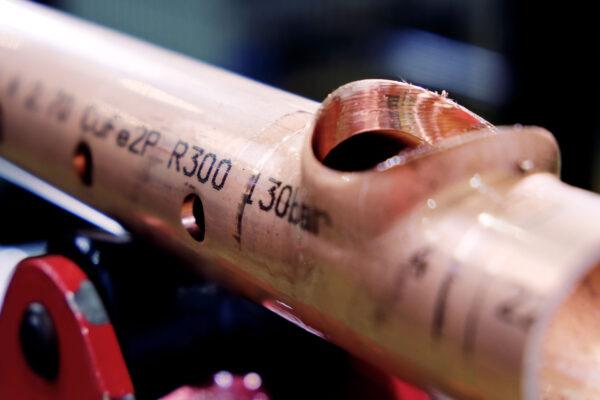

Rozwiązanie opracowane m.in. dla kolektorów HVACR z CuFe2P. Połączenie wykrawania i collaringu ogranicza przekładanie rury między operacjami. Każda z metod ma własny zakres i wymaga właściwego oprzyrządowania.
Jak przebiega proces?
Program kolektora
Przypisanie wykrawania albo formowania do poszczególnych otworów.
Mocowanie
Ustalenie i pozycjonowanie rury.
Operacje
Realizacja zaplanowanych cykli w jednym systemie.
Zakres pracy
Parametry i warunki doboru
| Wykrawanie — średnica otworu | Ø5–22,5 mm |
|---|---|
| Wiercenie / formowanie / przycinanie | Ø12–58 mm, średnica zewnętrzna |
| Wiercenie / formowanie | Ø6–54 mm, średnica wewnętrzna |
| Rura główna | Ø16–108 mm, średnica zewnętrzna |
| CuFe2P — ścianka | Do 3,6 mm w opisanej konfiguracji; nie jako limit wszystkich materiałów i średnic |
| Materiały | Stal, stal nierdzewna, Al, Cu, CuNi i CuFe2P według doboru |
| Sprężone powietrze | 6–9 bar |
Konfiguracja
Wyposażenie dobrane do produkcji
Narzędzia wykrawające i formujące, zaciski, pozycjonowanie i zakres obsługi rur ustalamy do programu kolektora. Oznaczenie PC nie określa samo całego wyposażenia.

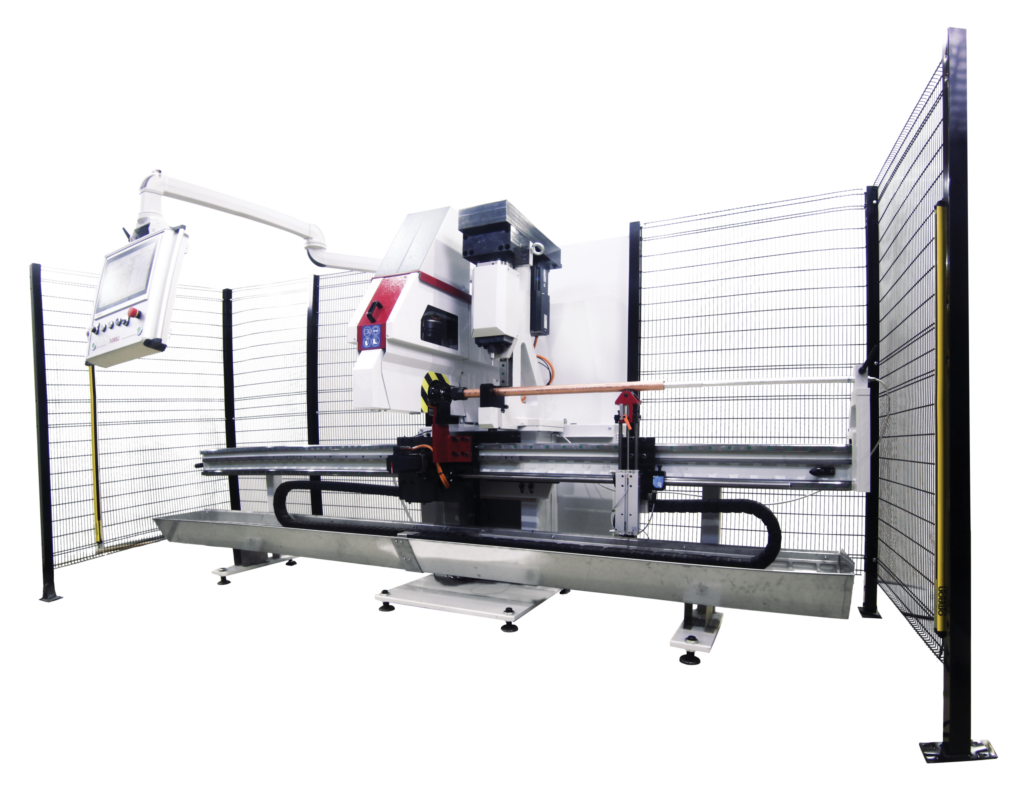

Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
The new S-56 PC 1500 Punching and Collaring Unit. Two methods, one unit, double efficiency.
Otwórz w YouTube ↗Co przygotować do doboru?
Prześlij materiał, ściankę i rysunek kolektora z oznaczeniem otworów wykrawanych oraz formowanych odejść.
Pytania przed doborem
Czy wykrawanie i formowanie tworzą takie samo połączenie?
Nie. Wykrawanie przygotowuje otwór, a collaring formuje odgałęzienie z materiału rury. Metodę dobieramy do konstrukcji złącza.
Czy 3,6 mm to uniwersalna grubość ścianki?
Broszura odnosi tę wartość do opisanej konfiguracji dla CuFe2P. Inne materiały i kombinacje wymagają osobnego doboru.
