S-28Odgałęzienia w rurach z ciasnymi gięciami.

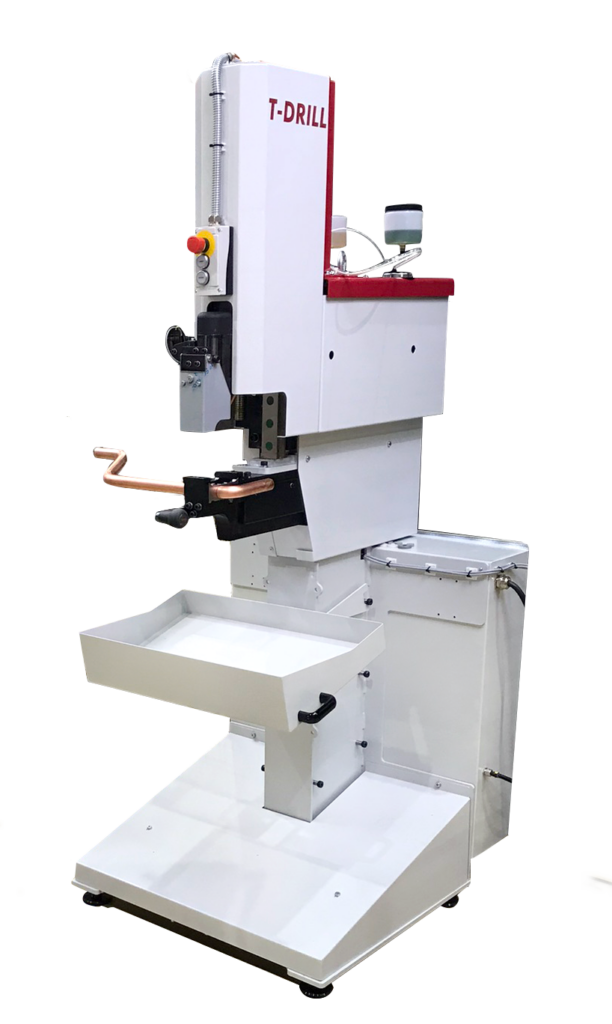

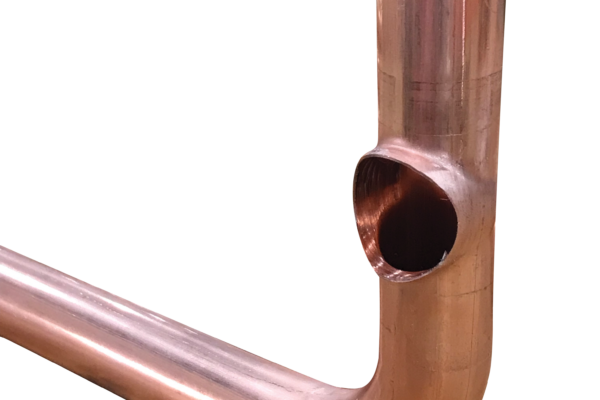

S-28 formuje odgałęzienia w prostych i giętych rurach. Smukła budowa strefy narzędzia pomaga w obróbce detali, dla których większa jednostka utrudnia dostęp.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie S-28
Dobór S-28 zaczyna się od przestrzeni wokół miejsca odgałęzienia: promienia gięcia, sąsiednich ramion i strefy zacisku. Serwo steruje ruchem narzędzia, a oprzyrządowanie dobieramy do materiału oraz sposobu późniejszego łączenia.
Jak przebiega proces?
Geometria
Sprawdzenie dostępu do rury prostej lub giętej.
Cykl narzędzia
Wiercenie, formowanie i ewentualne przycięcie szyjki.
Połączenie
Kontrola odgałęzienia przed dalszym lutowaniem lub spawaniem.
Zakres pracy
Parametry i warunki doboru
| Wiercenie / formowanie / przycinanie | Ø12–30 mm O.D. |
|---|---|
| Otwór eliptyczny / formowanie | Ø17,2–30 mm O.D. |
| Wiercenie / formowanie — Cu i Al | Ø6–28 mm |
| Rura główna — O.D. | Ø8–30 mm |
| Materiały | Stal, stal nierdzewna, aluminium, miedź, CuNi |
| Moc znamionowa | 4 kW |
| Sprężone powietrze | 6 bar; 55 l/min |
| Zasilanie | 200–240 V / 400–480 V; 50/60 Hz; 3 fazy |
Konfiguracja
Wyposażenie dobrane do produkcji
Narzędzia do wybranej średnicy i cyklu, zaciski do rury giętej, smarowanie oraz ewentualną obsługę detalu dobieramy osobno. Zakres do połączeń lutowanych wymaga właściwej głowicy.
Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Prześlij model lub rysunek rury z gięciami, materiał, średnice, ściankę oraz położenia odejść.
Pytania przed doborem
Kiedy wybrać S-28 zamiast S-56?
Gdy o doborze decyduje dostęp w pobliżu ciasnego gięcia i gabaryt strefy roboczej. Porównujemy rysunek z przestrzenią narzędzia obu maszyn.
Czy każdy materiał ma ten sam zakres?
Nie. Ścianka, para średnic i sposób wykonania otworu zmieniają dopuszczalny zakres; sprawdzamy tabelę wydajności.
