T-DRILL · Collaring
PND-54Pneumatyczne przygotowanie końca odgałęzienia.
PND-54 nacina i wykonuje znaczniki na końcu rury odgałęźnej przed jej wsunięciem w uformowaną szyjkę. Pomaga ustalić głębokość osadzenia i zachować prześwit połączenia.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie PND-54
Uzupełnienie technologii formowania trójników do lutowania. Wycięcie dopasowuje koniec odgałęzienia do wnętrza rury głównej, a dwa znaczniki służą do ustalenia głębokości i kontroli montażu. Napęd pneumatyczny wspiera powtarzalną pracę stanowiskową.
Jak przebiega proces?
Rozmiar
Wybór właściwej pozycji narzędzia.
Przygotowanie końca
Wycięcie i wykonanie znaczników po obu stronach rury.
Montaż
Wsunięcie odgałęzienia do szyjki i kontrola osadzenia przed lutowaniem.
Zakres pracy
Parametry i warunki doboru
| Operacje | Nacinanie i wykonywanie znaczników |
|---|---|
| Rozmiary narzędzi | 12; 14–16; 18; 22; 28; 35; 42; 54 mm |
| Materiały | Miedź, aluminium, CuNi |
| Napęd | Pneumatyczny |
| Powietrze | 6 bar |
| Masa | 72 kg |
Konfiguracja
Wyposażenie dobrane do produkcji
Dobieramy rozmiary wkładek i elementy ustalające do rur klienta. Dla nietypowej ścianki lub rozmiaru najpierw potwierdzamy możliwość przygotowania końca.

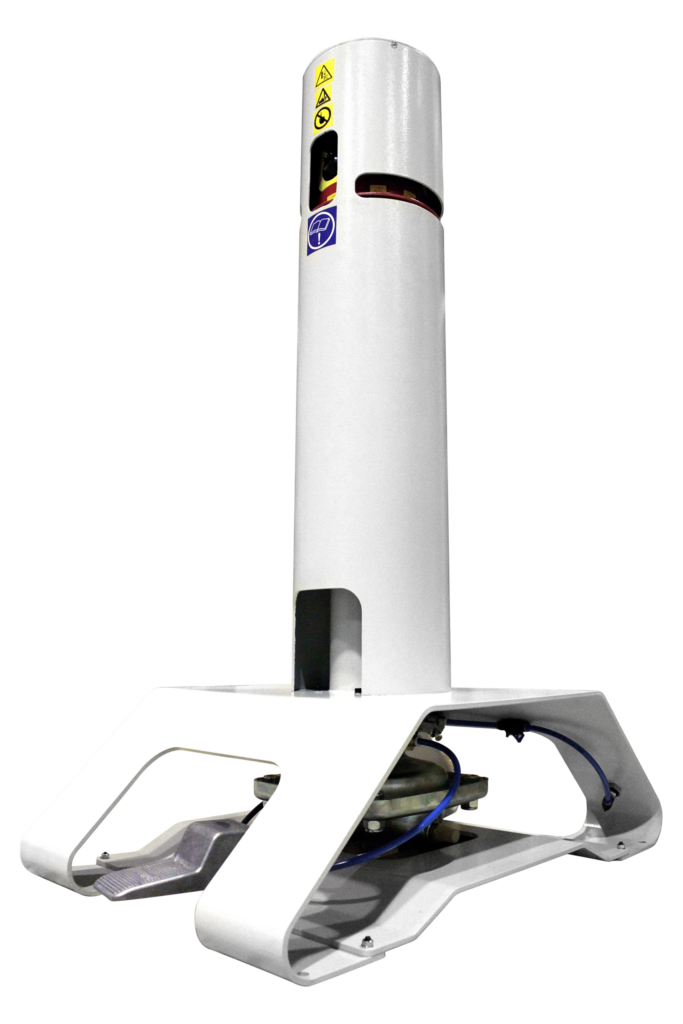

Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.

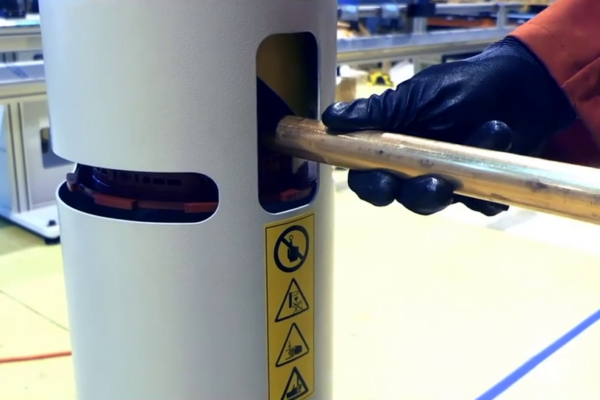

Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Podaj materiał, średnice, ścianki i rodzaj połączenia. Zaznacz wymagane rozmiary oraz liczbę przygotowywanych końców.
Pytania przed doborem
Czy PND-54 formuje odgałęzienie w rurze głównej?
Nie. Przygotowuje koniec rury odgałęźnej, który będzie wsunięty w szyjkę wykonaną osobnym narzędziem T-DRILL.
Czym różni się ND-54 od PND-54?
ND-54 jest narzędziem ręcznym. PND-54 jest stanowiskiem z napędem pneumatycznym wymagającym sprężonego powietrza.
