T-DRILL · Collaring
HFT-2000 SSModułowy stół do pracy z rurami stalowymi.
HFT-2000 SS porządkuje podparcie i pozycjonowanie rury przy formowaniu wielu odgałęzień. Nominalny zakres roboczy 2000 mm można rozbudować o dodatkowe moduły.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie HFT-2000 SS

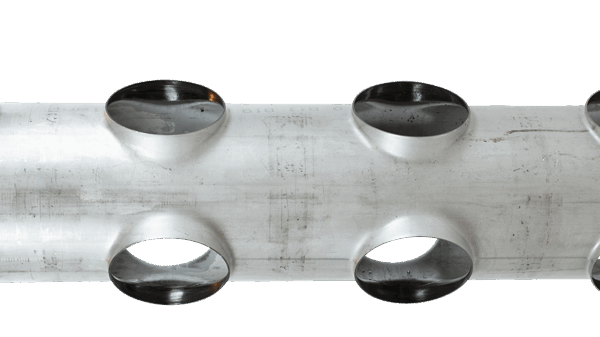

Ruchomy zespół roboczy pozwala ustalać kolejne pozycje wzdłuż rury. Wersja SS ma moduł do przygotowania eliptycznego otworu pilotowego dla rur stalowych. Stół, narzędzie i osprzęt tworzą wspólnie dobrany zestaw.
Jak przebiega proces?
Podparcie
Ustalenie rury na stanowisku.
Pozycja
Przesunięcie i zablokowanie zespołu roboczego w wymaganym miejscu.
Odgałęzienie
Przygotowanie otworu i formowanie właściwym narzędziem.
Zakres pracy
Parametry i warunki doboru
| Rodzaj | Stół z ręcznym pozycjonowaniem |
|---|---|
| Zgodne narzędzie | T-54 SST |
| Odgałęzienie | Ø17–54 mm |
| Rura główna | Ø33,7–114,3 mm |
| Długość detalu — wersja standardowa | 2000 mm |
| Przedłużenia — opcja | Moduły 2000 mm |
Konfiguracja
Wyposażenie dobrane do produkcji
Długość, podpory, mocowanie i pozycjonowanie dobieramy do kolektora. Narzędzie robocze i głowice muszą być zgodne z materiałem oraz wersją zestawu. Rozbudowany stół wymaga ponownego sprawdzenia nośności i obsługi.

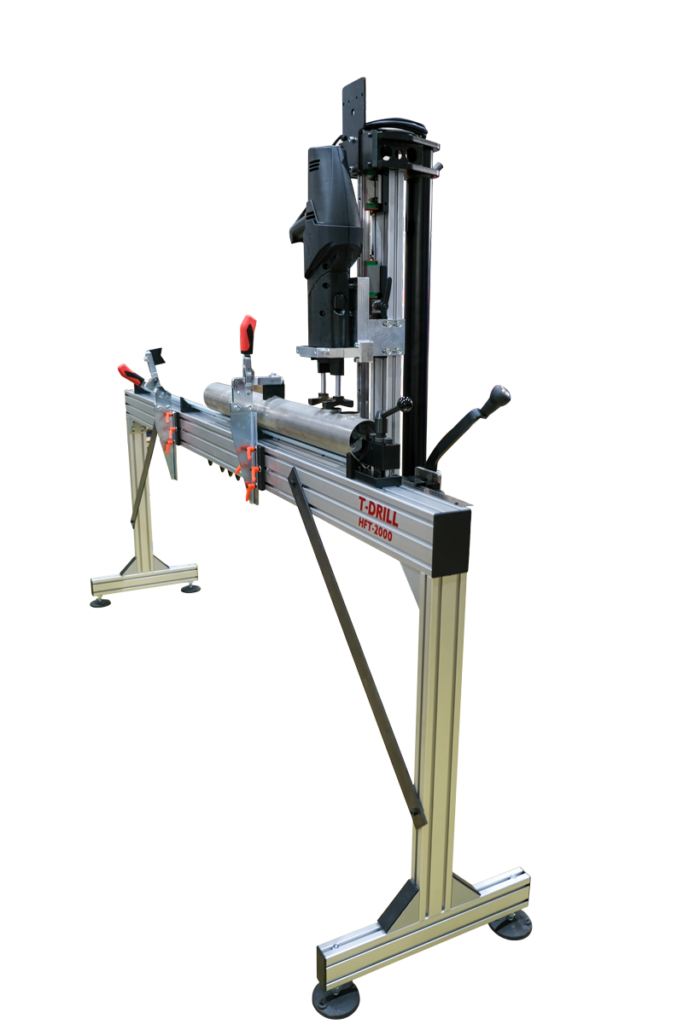

Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Prześlij długość, masę i średnicę kolektora, położenia pierwszego i ostatniego odgałęzienia oraz ich rozstaw. Podaj posiadane narzędzie.
Pytania przed doborem
Czy 2000 mm oznacza fizyczną długość całej maszyny?
Nie jest to wymiar gabarytowy kompletnego stanowiska. Oznaczenie dotyczy nominalnego zakresu roboczego; użyteczny rozstaw i punkt bazowania określamy na rysunku.
Czy stół można dopasować do innej długości kolektora?
Tak. Długość stanowiska dobieramy przez konfigurację modułów. Ustalamy użyteczny rozstaw odgałęzień, podparcie i obciążenie dla Twoich rur.
