T-DRILL · Collaring
PLUS 115 SSTWiększe odgałęzienia w stali.
PLUS 115 SST rozszerza możliwości zgodnego narzędzia z rodziny T-54. Zestaw formuje odgałęzienia Ø48,3–114,3 mm; narzędzia i mocowanie dobieramy do rury głównej.
Dobór, wdrożenie i obsługa w Polsce — TARGA.

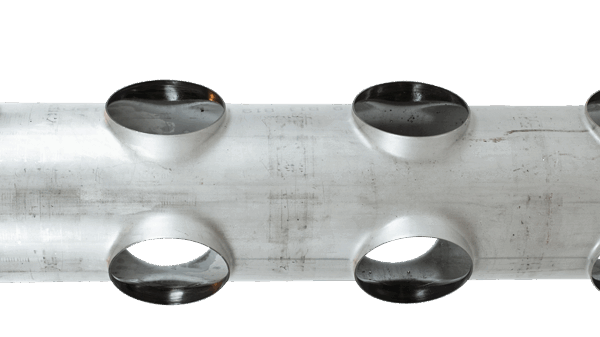

Od detalu do procesu
Zastosowanie PLUS 115 SST
Przystawka do prac warsztatowych i montażowych, w których potrzebne są większe odejścia niż w podstawowym zestawie przenośnym. Kompletny dobór obejmuje napęd, głowice, przygotowanie otworu oraz sposób zamocowania na rurze.
Jak przebiega proces?
Kompletacja
Dobór zgodnego napędu, przystawki i narzędzi.
Otwór i formowanie
Przygotowanie odgałęzienia zgodnie z wymaganym rodzajem złącza.
Kontrola
Sprawdzenie szyjki przed dalszym łączeniem.
Zakres pracy
Parametry i warunki doboru
| Rodzaj | Przystawka / system współpracujący ze zgodnym narzędziem T-54 |
|---|---|
| Materiał | Stal nierdzewna i stal węglowa |
| Odgałęzienia | Ø48,3–114,3 mm |
| Rura główna | Ø60,3–219,1 mm |
| Grubość ścianki | Według tabel wydajności i wymaganej geometrii |
| Przygotowanie połączenia | Otwór eliptyczny, formowanie i przycinanie pod spawanie |
Konfiguracja
Wyposażenie dobrane do produkcji
Głowice regulowane, mocowanie do rury oraz zgodne narzędzie napędowe. Przed wykorzystaniem już posiadanego T-54 sprawdzamy wersję i komplet wyposażenia. Większe rury główne rozpatrujemy indywidualnie.

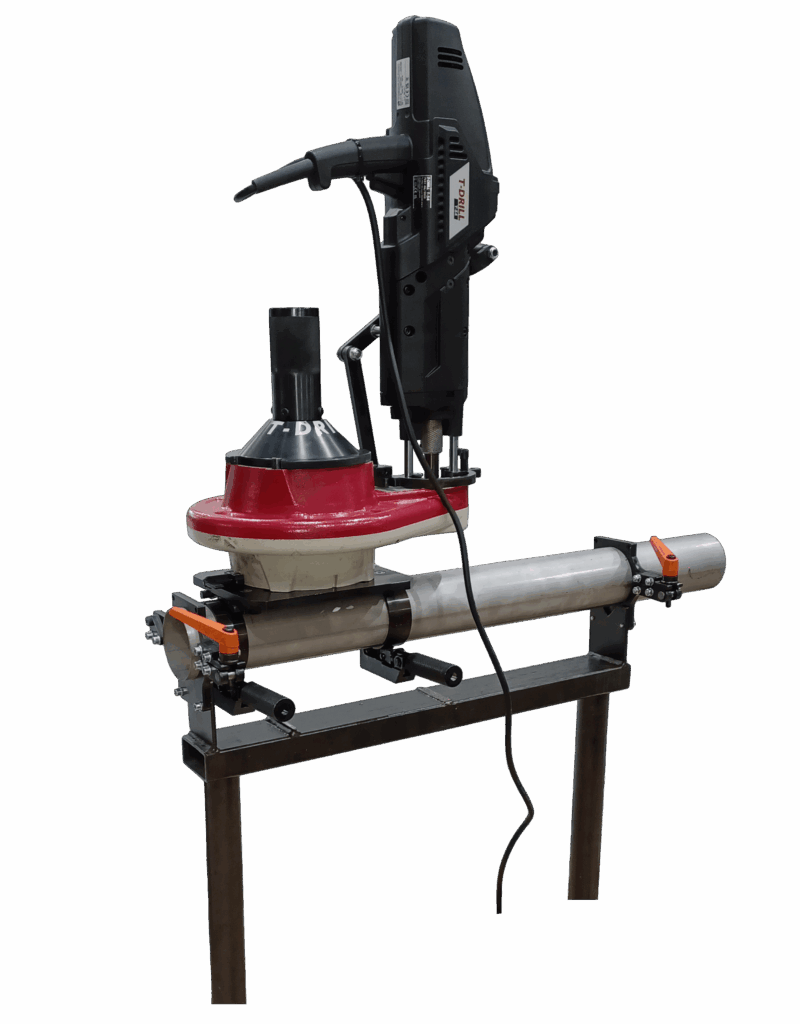

Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Podaj materiał, średnice obu rur, ściankę i sposób łączenia. Jeśli masz już T-54, dołącz oznaczenie wykonania i zdjęcie wyposażenia.
Pytania przed doborem
Czy PLUS 115 jest samodzielną maszyną?
To system rozszerzający zakres zgodnego narzędzia T-54. Oferta musi określać cały zestaw albo przystawkę pasującą do posiadanego wyposażenia.
Czy Cu i SST można traktować zamiennie?
Nie. Mają różne materiały, zakresy oraz przygotowanie połączenia. Dobieramy właściwy wariant i narzędzia.
