T-DRILL · Welding
T-InWeldSpawanie rur od wewnątrz.
T-InWeld prowadzi zautomatyzowany proces spawania TIG od wewnętrznej strony elementu rurowego. Dobór zaczynamy od geometrii połączenia, dostępu narzędzia i wymagań dla powierzchni wewnętrznej.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie T-InWeld

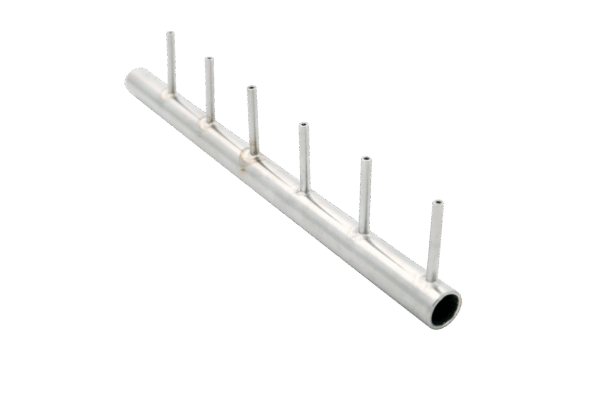

Maszyna jest przeznaczona do elementów, w których znaczenie ma jakość wewnętrznej powierzchni spoiny i przepływ. Rozpatrujemy trójniki, kolektory oraz połączenia specjalne, w tym rurę wewnątrz rury, na podstawie rzeczywistego rysunku.
Jak przebiega proces?
Połączenie
Sprawdzenie przygotowania krawędzi i dostępu od wewnątrz.
Ustawienie
Ustalenie detalu i położenia narzędzia.
Spawanie
Automatyczny cykl oraz kontrola spoiny według wymagań projektu.
Zakres pracy
Parametry i warunki doboru
| Proces | Spawanie TIG od wewnątrz; automatyczny cykl po przygotowaniu detalu |
|---|---|
| Średnica wewnętrzna rury | Ø10–114,3 mm |
| Grubość ścianki | 0,6–3 mm |
| Materiał | Materiały odpowiednie do spawania TIG; dobór technologii dla gatunku i złącza |
| Długość rury odgałęźnej | Do 200 mm według karty producenta; dostęp narzędzia wymaga weryfikacji |
| Moc i zasilanie | 3 kW; 230 V, 50/60 Hz, 1 faza — według karty producenta |
Konfiguracja
Wyposażenie dobrane do produkcji
Narzędzie, mocowanie, przygotowanie złącza i parametry spawania dobieramy do detalu. Wymagania jakościowe, próby i ewentualną kwalifikację procesu ustalamy zgodnie z zastosowaniem klienta.
Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Prześlij przekrój połączenia, średnice wewnętrzne, ścianki, materiał, długość odgałęzienia oraz kryteria odbioru spoiny.
Pytania przed doborem
Czy T-InWeld współpracuje z odgałęzieniami T-DRILL?
Producent przewiduje taką współpracę. Dobór obejmuje geometrię szyjki, połączenie z rurą odgałęźną i dostęp narzędzia.
Czy maszyna gwarantuje zgodność połączenia z wymaganiami branży?
Wymaganą jakość, procedurę i sposób odbioru określa projekt. Możliwości maszyny potwierdzamy próbą na właściwym materiale i geometrii.
