T-DRILL · Cutting
TCC-50 MCSRęczne podawanie, automatyczne cięcie.

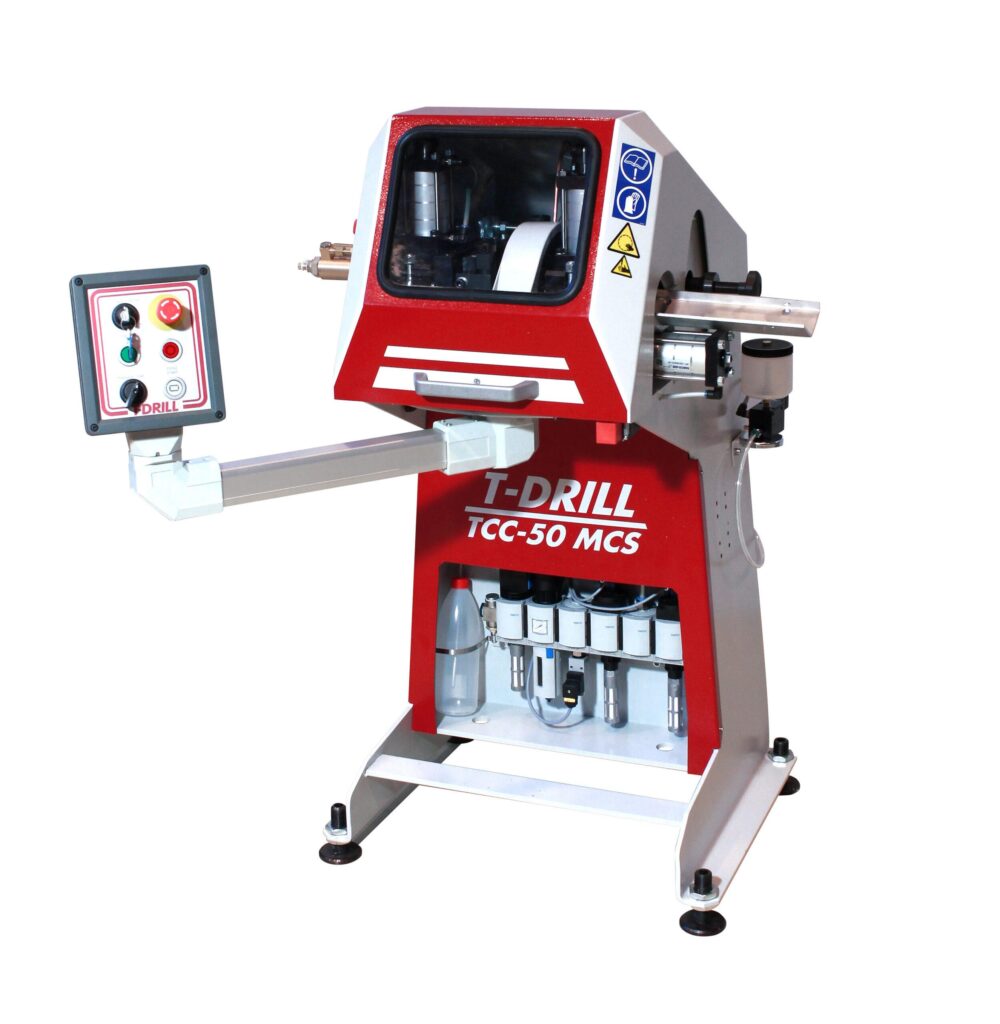

TCC-50 MCS to stanowisko do bezwiórowego cięcia mniejszych serii. Operator dosuwa rurę do ogranicznika długości, a maszyna wykonuje cykl cięcia.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie TCC-50 MCS
Rozwiązanie do elastycznej produkcji odcinków, gdy automatyczny magazyn materiału nie jest potrzebny. Sposób odcięcia oraz ogranicznik dobieramy do wymaganej długości i jakości końca.
Jak przebiega proces?
Materiał wejściowy
Dobór podawania, prowadzenia i mocowania rury.
Cięcie
Program długości i metoda cięcia dobrane do końca rury oraz kolejnej operacji.
Odbiór i kontrola
Sprawdzenie długości, owalności i jakości końca; odbiór detalu zgodny z konfiguracją.
Zakres pracy
Parametry i warunki doboru
| Podawanie | Ręczne |
|---|---|
| Średnica zewnętrzna | Ø1,5–50,8 mm |
| Minimalna długość cięcia | 75 mm |
| Ścianka — materiały miękkie | Do 2,5 mm |
| Ścianka — stal | Do 1,5 mm |
| Ścianka — stal nierdzewna | Do 1 mm |
| Czas cięcia | 0,8–3 s; zależnie od detalu |
Konfiguracja
Wyposażenie dobrane do produkcji
Podpory rury, ogranicznik i jego przedłużenie oraz zaciski dobieramy do długości. Metoda Pull Apart może ograniczać przewężenie końca; wynik potwierdzamy na materiale klienta.
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Prześlij materiał, średnicę, ściankę, długości i tolerancje, formę dostawy rury oraz rysunek końca. Podaj wymaganą liczbę detali na zmianę.
Pytania przed doborem
Czy podawanie rur jest automatyczne?
MCS wykorzystuje ręczne podawanie i automatyczny cykl cięcia. Do podawania z rackloadera służą warianty RL.
Jak dobrać ściankę?
Producent rozdziela limity dla materiałów miękkich, stali i stali nierdzewnej. Sprawdzamy je razem ze średnicą i wymaganą jakością końca.
