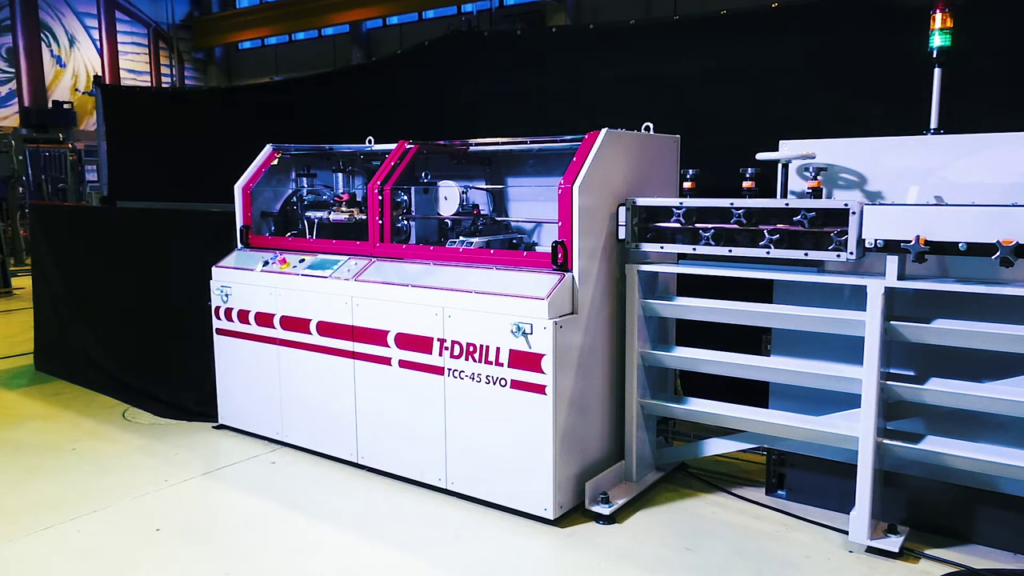

TCC-45 SVOCięcie ze zwoju z podawaniem serwo.
TCC-45 SVO wykorzystuje rolkowe podawanie serwo do bezwiórowego cięcia rur ze zwoju. To rozwiązanie szczególnie przydatne przy dłuższych odcinkach i częstych zmianach długości.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu
Zastosowanie TCC-45 SVO
Podawanie rolkowe pozwala ustawiać długość z panelu operatora. Linię rozpatrujemy razem z rozwijakiem, prostownicą i odbiorem detali, aby zachować prostoliniowość rury na całej drodze.
Jak przebiega proces?
Materiał wejściowy
Dobór podawania, prowadzenia i mocowania rury.
Cięcie
Program długości i metoda cięcia dobrane do końca rury oraz kolejnej operacji.
Odbiór i kontrola
Sprawdzenie długości, owalności i jakości końca; odbiór detalu zgodny z konfiguracją.
Zakres pracy
Parametry i warunki doboru
| Podawanie | Ze zwoju, rolkowe z napędem serwo |
|---|---|
| Maksymalna średnica — Cu/Al | Ø22 mm |
| Maksymalna średnica — stal | Ø12,5 mm |
| Ścianka — Cu/Al | 0,4–1,5 mm |
| Ścianka — stal | 0,4–1 mm |
| Powtarzalność podawania | ±0,2 mm / 1 m |
| Moc | 6,3 kW |
Konfiguracja
Wyposażenie dobrane do produkcji
Rozwijaki, układ kontroli naciągu, prostownica, kalibracja i stoły odbiorcze. Stal i zakresy wykraczające poza opisane wykonanie wymagają odrębnego potwierdzenia.
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
T-DRILL TCC-45 SVO Tube Cutting machine with Recoiling System 2017
Otwórz w YouTube ↗Co przygotować do doboru?
Prześlij materiał, średnicę, ściankę, długości i tolerancje, formę dostawy rury oraz rysunek końca. Podaj wymaganą liczbę detali na zmianę.
Pytania przed doborem
Czy podawanie serwo zastępuje prostownicę?
Nie. Serwo odpowiada za ruch materiału. Rozwijanie, kontrola naciągu i prostowanie pozostają osobnymi zadaniami linii.
Czy wydajność można określić tylko z nazwy modelu?
Nie. Zależy od materiału, długości, wymaganej jakości końca i wyposażenia. Potwierdzamy ją dla programu oraz sposobu podawania i odbioru.
