T-DRILL · End forming
SP-110Zamykanie, redukcja i rozszerzanie końców.
SP-110 to wyoblarka do rur miedzianych. Dobór narzędzia określa kształt końca, a zakres pracy sprawdzamy oddzielnie dla zamykania, redukcji i rozszerzania.
Dobór, wdrożenie i obsługa w Polsce — TARGA.
Od detalu do procesu

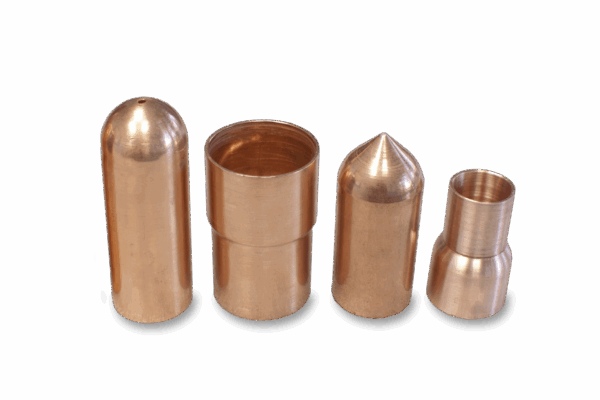

Zastosowanie SP-110
Rozwiązanie dla elementów klimatyzacji, chłodnictwa i kolektorów, również z długich lub giętych rur. Przed wyborem stanowiska sprawdzamy dojście do końca rury oraz podparcie jej pozostałej części.
Jak przebiega proces?
Kształt końca
Wybór operacji i narzędzia na podstawie rysunku.
Mocowanie
Ustalenie rury i podparcia detalu.
Cykl
Automatyczne wyoblanie oraz kontrola wymiarów końca.
Zakres pracy
Parametry i warunki doboru
| Materiał | Miedź |
|---|---|
| Zamykanie | Ø8–108 mm |
| Redukcja | Ø8–108 mm |
| Rozszerzanie | Ø8–67 mm |
| Maksymalna ścianka | 3 mm; zależnie od operacji i średnicy |
| Moc | 18,5 kW |
| Powietrze | 6–8 bar; 850 Nl/min |
Konfiguracja
Wyposażenie dobrane do produkcji
Narzędzie do zamykania, redukcji lub rozszerzania, zaciski i podpory ustalamy dla rysunku. Minimalną średnicę dla konkretnego kształtu producent potwierdza indywidualnie.

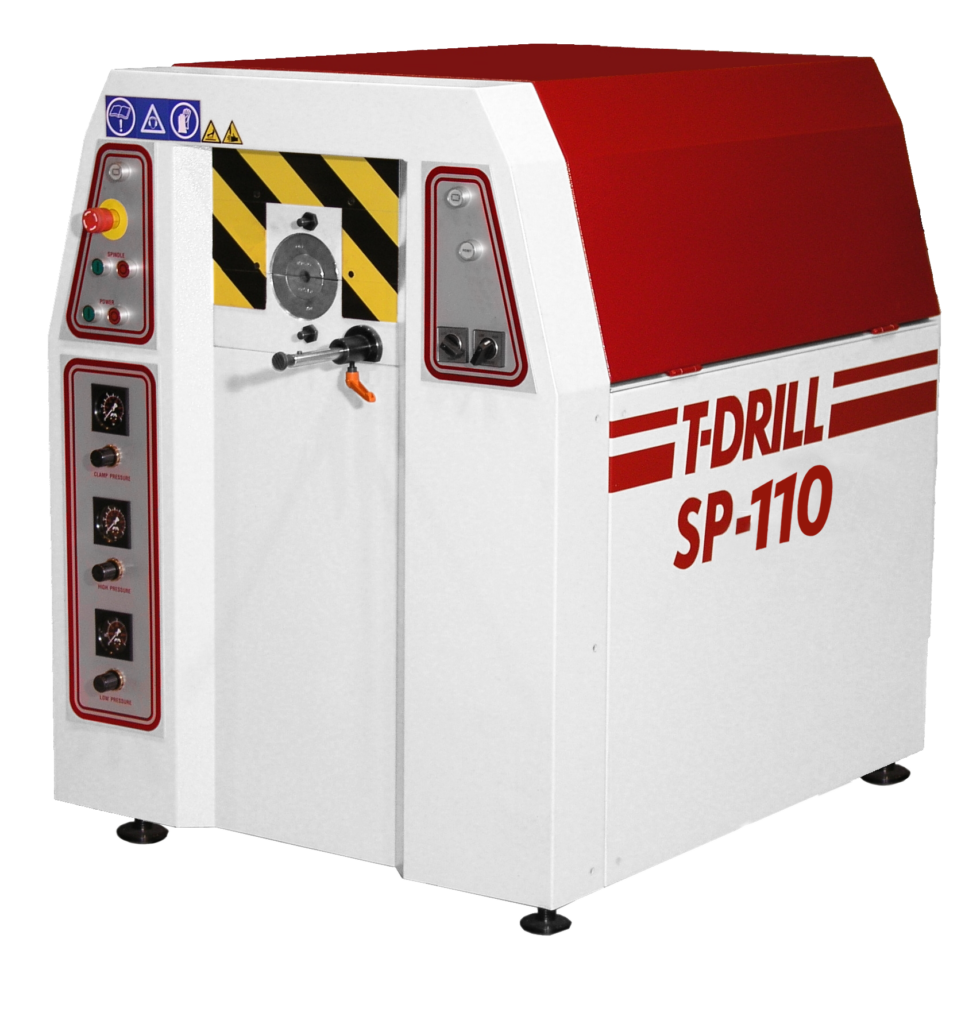

Maszyna i detal
Materiały producenta
Broszury przedstawiają konfiguracje z oznaczonego wydania. Zakres oferowanego zestawu potwierdzamy dla Twojego detalu.
Zobacz urządzenie w pracy
Film producenta może przedstawiać wyposażenie opcjonalne. Uruchomienie filmu łączy z YouTube.
Co przygotować do doboru?
Prześlij średnicę wejściową i docelową, ściankę, gatunek miedzi, kształt końca oraz gabaryt całej rury.
Pytania przed doborem
Czy rozszerzanie ma ten sam zakres co zamykanie?
Nie. Zamykanie i redukcja obejmują Ø8–108 mm, a rozszerzanie Ø8–67 mm.
Jak dobrać rurę przy górnej granicy zakresu?
Sprawdzamy łącznie średnicę, materiał, ściankę i wymagany kształt. Maksymalne wartości nie są dowolnie łączone.
